interApp 成套蝶阀的概述

interApp 成套蝶阀的概述

interApp概述蝶阀+球阀+止回阀+隔膜阀+电磁阀+位置指示器+定位器+驱动器

InterApp 对夹式蝶阀 DN 65

DP1065.33-2AE.41.4C0.SA

16 bar,PN 10、PN 16、PN 6、

聚氨酯 80µm，轴 1.4021，盘 1.4408、

MVQ FDA 轴环

+

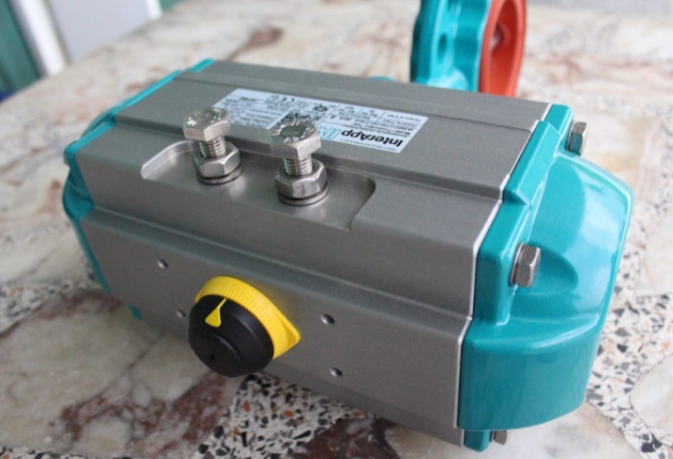

气动驱动，IIA-MOTION、

双作用

ia100d.f05-f0711

ISO F05-F07，星形 11 mm，O 型圈 NBR、

LT=-40°C/+80°C

+

限位开关盒，聚酰胺外壳 PA6 + PC

(抗紫外线），电缆接头 M20 x 1.5

电感开关，3 线制，P+F, NBB2-V3-E2

电压：10-30VDC

IP67，3D 显示，温度：-25ºC ... +70ºC

故障位置：常闭，执行器

安装：与管道平行（标准）,

供货压力：6.0bar

设计特性

- 设计紧凑，双作用式和弹簧复位式的主体和端盖 相同，可通过添加或移除弹簧筒进行现场转换 弹簧筒。

- 本体由挤压铝制成，内外均有 ALODUR® 防腐蚀保护，气缸表面经过珩磨处理，循环寿命更高，擦系数更低。气缸表面经过珩磨处理，具有更长的循环寿命和更低的摩擦系数。

- 齿轮齿条对称设计，循环寿命长，运行速度快。通过倒置活塞可实现反向旋转。

- 两个独立的外部行程停止调节装置，可轻松精确地调节 -5°÷15° / 75°÷95°，以获得精确的阀门定

- 一体式防爆无电解镀镍驱动轴，配有轴承导向的一体式小齿轮，提高了安全性和循环寿命。

-  机加工的活塞齿，可实现齿条和小齿轮的精确低间隙啮合和率。

- 活塞经标准阳极氧化处理，使用寿命更长。

- 多功能位置指示器，适用于各种限位和接近开关。

- 带涂层弹簧的预载弹簧筒，具有简单的通用性和耐腐蚀性。弹簧复位执行器可 弹簧回复执行器可拆卸，不会对现场造成危险。

- 高质量轴承和密封件，摩擦小，使用寿命长，工作温度范围广。

- 阳极氧化处理和聚酯涂层（RAL 5021）的端盖。

- 所有螺钉均为不锈钢材质，耐腐蚀。

-  符合规范

- 每个执行器都经过测试，并配有 的序列号，以便进行追踪

- 高质量执行器，设计使用寿命长。

- 多种安装圈和轴适用于大多数转舌锁阀门。

- 易于从双作用转换为单作用，反之亦然。

- 降低库存，提高灵活性。
