Johnson CN.50-250_B2.S2.L1 裸轴离心泵技术解析

一、工作原理

该泵为单级、单吸、卧式悬臂离心泵。其核心工作原理基于离心力。当电机通过联轴器驱动泵轴及固定在轴端的叶轮高速旋转时，叶轮流道内的液体在叶片的作用下随之旋转，获得动能和压能。液体在离心力作用下从叶轮中心被甩向边缘，经蜗壳式泵壳的收集与导流，将大部分动能转化为静压能，最终从泵出口排出，形成连续输送。与此同时，叶轮中心入口处形成低压，促使流体被持续吸入，构成完整工作循环。

二、规格参数

Johnson CN.50-250_B2.S2.L1

安装类型裸轴泵

ATEX或非ATEX非危险

ATEX子组非危险

添加应用数据？否

泵尺寸/液压50-250

泵壳体B-青铜

叶轮组合2-青铜

叶轮直径[mm]245

叶轮直径[mm]200

泵盖标准泵盖

轴封S2-轴套填料密封

轴承结构L1-标准结构，脂润滑

泵轴不锈钢

性能测试未测试

型式认证无报告

静水压测试证书无证书

防腐处理方法标准ISO12944 C2-M

RAL5015

操作手册英文版

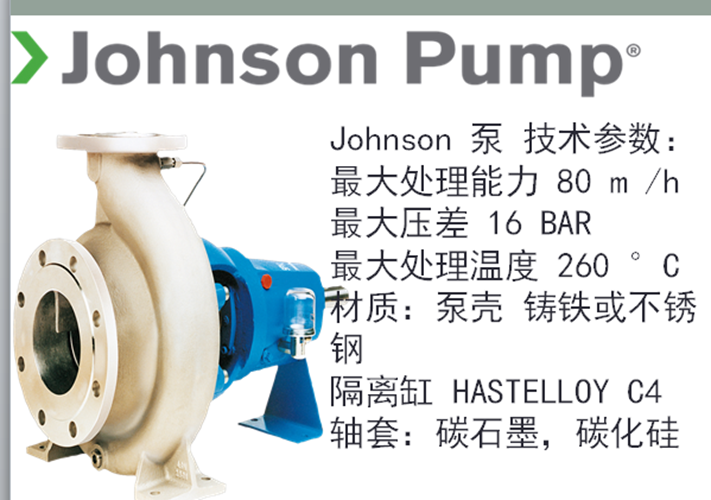

Johnson Pump 泵-24.png

三、在选型和应用时需重点确认：

系统所需的流量、扬程是否在该泵（尤其是可调叶轮直径后）的性能范围内。
所输送介质的化学性质是否与青铜材料兼容。
安装环境是否符合“非危险"区域要求。
是否接受出厂无第三方测试证书的状态，或是否需要额外付费进行测试。

总结：

Johnson CN.50-250_B2.S2.L1 型泵是一款设计务实、针对性强的工业离心泵。其青铜泵体/叶轮与不锈钢轴的材料组合，奠定了其处理腐蚀性介质的坚实基础；可调叶轮直径提供了性能优化的空间；而填料密封和脂润滑轴承结构则强调了实用性与易维护性。
