HIMMEL® KF62-M/2-M7K 系列平面电机技术解析

HIMMEL® KF62-M/2-M7K 系列平面电机技术解析

一、 工作原理与核心设计理念

1. 工作原理：
   该电机为三相异步鼠笼式电动机。其工作原理基于旋转磁场理论：当定子三相绕组通入频率为115Hz的交流电后，产生一个高速旋转的磁场。此旋转磁场切割转子导条，在转子中产生感应电流，该电流与旋转磁场相互作用产生电磁转矩，驱动转子以略低于磁场同步转速的速度旋转。其额定转速高达6700 rpm，表明其为高频高速电机。

2. 平面设计理念：
   “平面电机"的核心特征在于其轴向尺寸被压缩，呈扁平状。型号中的“K62"系列及安装位置（B3/B6/B7）指明了其结构形式。这种设计通过优化电磁设计和机械结构，在保证功率和扭矩密度的前提下，大幅减少了电机的轴向安装空间，特别适用于输送机、搅拌机、泵类等对安装深度有严格限制的紧凑型设备。

二、 机械结构与关键性能参数

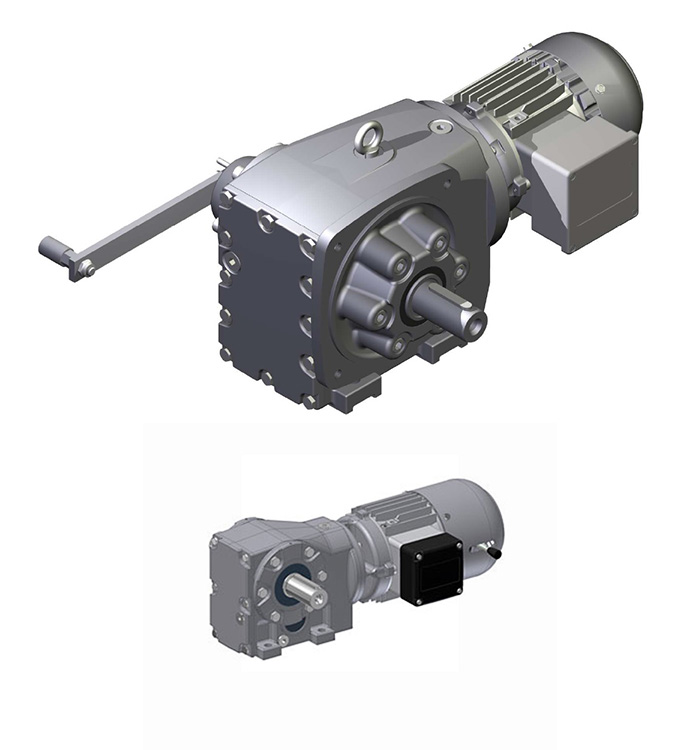

 HIMMEL® 平面电机

KF62-M/2-M7K M12-RH - ATEX

尺寸表：1NJ001997

K 系列/设计系列：K62

类型/型号：KF62-M/2-M7K

- - 涂漆 - -：-

颜色：RAL 7031 蓝灰色 2K/Blue grey 2K-PUR

- - 机械数据 - -：-

K 尺寸表：1NJ001997

安装位置：B3/B6/B7

K-安装侧：单侧脚加工

轴承 AS（左侧）：双列角接触球轴承

轴承 BS（右侧）：单轴承

防护等级：IP64

防爆设计：ATEX（CE）——仅适用于欧洲市场

防爆标识扁平电机：II 3D Ex tc IIIB T300°C Dc - IP64

输出变体：- - 输出变体：- -

- - 输出变体 / Output variant - -：-

输出变体 / Output variant：带平行键的轴 / Shaft with parallel key

轴直径 / shaft diameter [mm]：35

轴长度 / shaft length [mm]：50（自由轴端 / free shaft end）

轴螺纹 / shaft thread: M12-R.H.

- - - - - 电气数据 / electrical data - -: -

标识/认证|Identification/Certification: CE

相数 / number of phases: 3~

额定功率 / Nominalpower [kW]: 2.9

工作类型 / Duty type: S6-60%

电机额定转速 [1/min; rpm]：6700

额定电压 [V]：400

额定频率 [Hz]：115

额定电流 [A]：5.2

电路/接线：S101 (Y)

CosPhi/CosPhi：0.87

绝缘等级/绝缘等级：F

绕组保护/电机保护器：PTC 130°C

电源类型：变频器运行

电机保护（IEC60034-25）：由系统负责人保证

电机接线图：A0101000

组件接线图 1：A01TP000

- - 电气连接 - -：-

K 电气连接类型：接线盒

KK 类型：铝

KK 位置：1BK

KK 螺栓连接 / gland：(2x)-M20x1.5 + (4x)-M12x1.5

- - 通风 / Ventilation - -：-

通风类型 / Ventilation type：E - 自通风/Self-ventilation

- - - - - 制动器 / Brake - - - - - - - - - - - -：-

制动器类型 / Brake type：M7K [7Nm]

制动控制电压 / Brake supply voltage [V]：206-255

连接 / Connection：单独 / separate

制动器 1 连接图：A01BA000

- - - - 负载、力 - - - -：-

径向力 / max. radial forces / Fr [N]：1300

环境温度 / Ambient temperature /Ta [°C]：-20/+40

- - 铭牌 - -：-

K 铭牌：粘贴标签 90x60

HIMMEL® KF62-M/2-M7K ATEX平面电机是一款高度工程化的特种驱动产品。
