Wilhelm WPSN/WPSP 压力机上的伺服控制器的工作原理

Wilhelm WPSN/WPSP  压力机上的伺服控制器的工作原理

深入解析Wilhelm WPSN/WPSP系列压力机上伺服控制器的工作原理。它不仅是电源，更是整个精密压装系统的“智能大脑"和“强力心脏"。其核心工作原理可以概括为：接收指令，通过高频闭环控制，精确驱动力/位移/速度，并确保安全。

 工作原理

1.反馈控制系统：

伺服控制器通过集成的传感器（如力传感器、位置传感器等）实时监测压力机的运行状态。这些传感器能够提供关于主轴位置、速度和施加力量的信息。

控制器根据这些实时数据与设定的目标值进行比较，以决定当前的操作是否符合预期。通过闭环反馈系统，控制器能够持续调整输出，确保设备以状态运行。

2.数字信号处理：

伺服控制器采用数字信号处理技术，将传感器反馈的模拟信号转换为数字信号。这使得控制器能够更加灵活地进行计算和调整，从而实现更高精度的控制。

通过复杂的算法，控制器分析输入信号，并生成相应的控制指令，以调整电机的输出。

3.电机控制：

WPSN/WPSP系列压力机使用无刷伺服电机，其特点是高效能和高响应性。控制器向电机发出指令，通过调节电流和电压来控制电机的转速和转矩。

当需要增加或减少压力时，控制器能够迅速调节电机的运行状态，以实现所需的冲头速度和施加的压力。

4.安全机制：

伺服控制器集成了安全模块（如FSM 2.0 STO），用于监控电机和整个系统的安全运行。在发生异常情况时，安全模块会自动切断电源，保护设备和操作人员的安全。

 WPSP030-200-333 压力机：

产品编号：105323

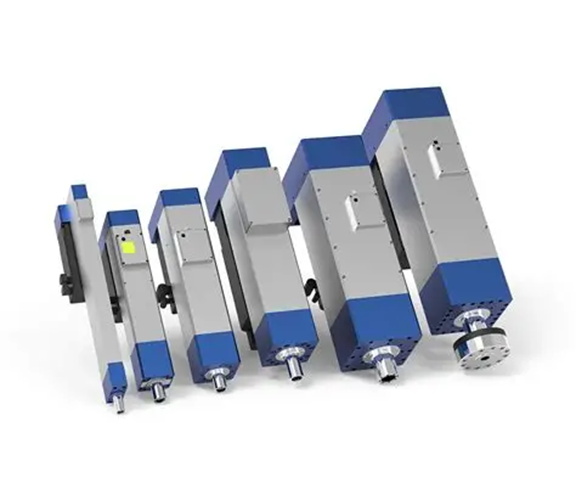

压力机主轴 WPSP 30kN-BR

行程 200mm；0-333mm/s 特殊类型

带滚轮螺杆的完整压力机主轴、

带解析器和制动器的高度动态无刷伺服电机、

力传感器、集成放大器和主轴保护组件。

额定力：30kN

额定力：30kN

行程：200 mm

冲头速度：0-333 mm/s

ARS2305FS-STO

WPSN/WPSP 伺服控制器

额定电流 5A

电源电压：3x400 V AC

控制器电源：24V DC / 1A

保持制动器：24V DC / 1.1A

U 输出电机：560V A

额定电流：5 A（根据电机调整）

包括安全模块 FSM 2.0 STO
