stuwe HSD 83 - 20 收缩盘的工作原理

更新时间：2025-12-29

浏览次数：16

收缩盘是一种无键式、高精度、可重复使用的轴毂连接件。它用于将齿轮、皮带轮、链轮、叶轮等零件（“毂"）牢固地连接到轴上，代替传统的键连接、夹紧套筒或压配合。

2.收缩盘的工作原理：

HSD收缩盘的核心原理是双锥面径向收缩：

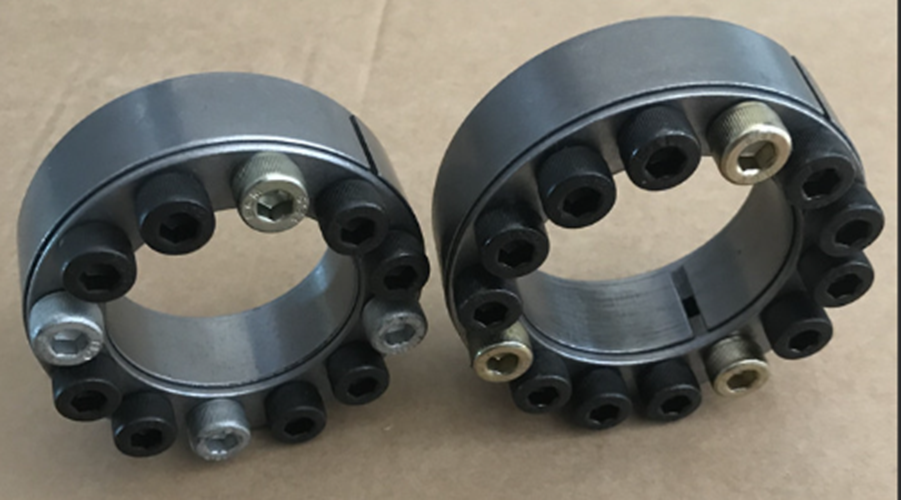

结构：它主要由一个内侧带锥面的外锁紧环和一个外侧带锥面的内锁紧环组成，两个环的锥面相互匹配。

锁紧：当您按顺序拧紧圆周上的锁紧螺钉时，两个锥环会相互拉近。这迫使内锁紧环向内均匀收缩，从而对轴和轮毂孔同时产生巨大的径向夹紧力，实现过盈配合的效果。

松开：只需拧松螺钉，再拧动专用的释放螺钉，即可轻松分离，实现无损伤拆卸。

3.HSD系列的特点（以HSD 150 - 20为例）

同心度和重复定位精度：锥面设计保证了对中精度，每次拆装后位置几乎不变。

超大扭矩传递能力：纯摩擦连接，能传递非常大的扭矩、轴向力和径向力。

无键槽：避免了轴和轮毂上的键槽带来的应力集中，提高了轴的疲劳强度，适用于高速旋转场合。

安装简便：只需使用扭矩扳手拧紧螺钉，无需加热、压装等特殊工艺。

可调节轴向位置：轮毂可以在轴上任意位置固定，便于调整。

维护方便：易于拆卸和重新安装。


HSD收缩盘广泛应用于各种重工业、传动技术和精密机械中，例如：
