J+J 摆动驱动器 J4C-S300 F07/F10的工作原理

更新时间：2025-12-29      浏览次数：17

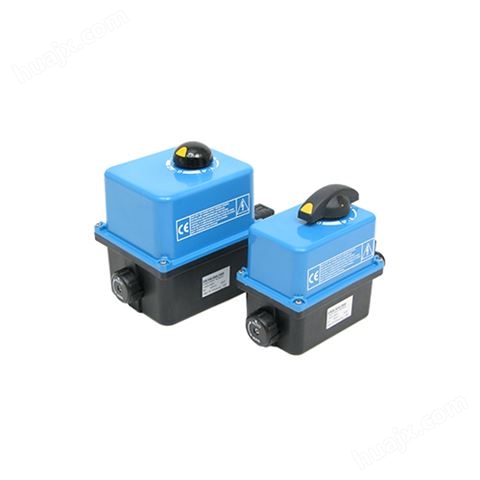

J+J  摆动驱动器   J4C-S300 F07/F10的工作原理


1.摆动驱动器的型号解析：


J+J     J4C-S300 F07/F10 22mm DPS 4-20mA 带圆顶 IP67

摆动驱动器

- 全电压 24-240V DC / AC (50/60Hz)

- DPS 定位系统 4-20mA NC（输入和输出信号）

- 无刷电机，使用寿命长，75% ED

- 手动紧急操作，光学位置显示

- 2 个无电位限位开关和 2 个行程开关

- 内置开关室加热装置、电子

扭矩限制和保护电路

- 驱动装置符合 DIN EN 15714-2 标准。

插头连接：符合 DIN EN175301-803 A 型标准

- 坚固的 PA6 塑料外壳

- 符合 ISO5211 - F07/F10 标准的阀门接口，22 毫米

星形安装（平行和 45°）。


2.工作原理：它本质上是一个集成了一体化的解决方案：

  1. 驱动源： 需要外部连接一个伺服电机或步进电机。

  2. 高精度减速机： 内部的摆线针轮机构将电机的高速旋转转换为低速大扭矩，并确保近乎零背隙。

  3. 摆动输出机构： 将减速后的旋转限制在设定的角度（如300°）内进行往复运动。

优点：

  • 高精度定位：重复定位精度可达±10角秒或更高。

  • 高刚性：能承受径向和轴向载荷，定位稳定。

  • 结构紧凑：电机、减速、摆动功能三合一，节省设计空间。

  • 长寿命免维护：内部采用预润滑设计，使用寿命极长。



3. 关键选型参数（除了型号已给的角度和减速比）

在实际应用选型时，还需要确定：

输出扭矩： 根据负载计算所需扭矩，不同减速比（F07/F10）对应的输出扭矩不同（F10的扭矩通常大于F07，但速度更慢）。

转动惯量匹配： 负载的转动惯量需要与驱动器的允许值匹配，以确保快速启停和稳定控制。

允许负载： 轴向和径向的允许负载力。

安装方式： 通常为法兰安装。

电机接口： 需要匹配相应法兰和轴径的伺服/步进电机。

电气控制： 通过配套的电机驱动器，进行位置、速度模式的控制，实现精确的角度摆动。
